A-compact PLUS

品质卓越，运行可靠

标准型高压三相异步电动机

A-compact PLUS 系列标准型高压三相异步电动机是西门子电气传动有

限公司（中国 • 天津）生产的新型模块化、通用化电动机产品，具有品

质卓越，运行可靠，结构紧凑等特点，是风机、泵、压缩机、卷扬机、

离心机、橡塑机械等各种用途的机械设备的理想驱动电机。

无论户内、户外，高原性气候或湿热型气候，A-compact PLUS系列电

动机总是能提供卓越超群的动力。

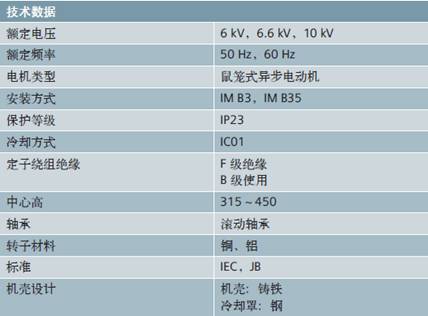

基本信息

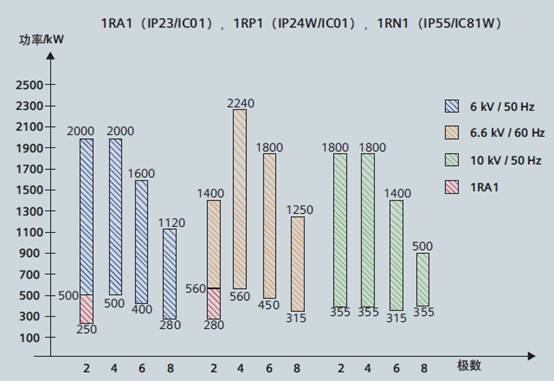

产品范围

在最小的空间中实现强大的性能

A-compact PLUS

顶部安装的模块化冷却器

内部通风回路驱动端的风扇驱动冷却空气通过定子和转子的径向通风孔，然后将热空气排出，实现高效的冷却效果。外部冷却回路外部冷却器置于电机顶部，冷却方式灵活多变，拆装冷却器与电机电气部分无关。

1RA1/1RP1 动机：开路冷却 WPI/WPII

冷空气被安装在轴上的风扇吸入到冷却器中，从非驱动端派出热空气，以达到电机与周围环境的热交换。

所有用户都期望其驱动系统能可靠运行，但不浪费宝贵的安装空间。西门子公司一直专注于实现最小的尺寸，最高的可靠性，并获得了成功：A-compact PLUS 系列电机，可完美实现这些要求，不但性能可靠，而且集结构紧凑与模块化冷却于一身。

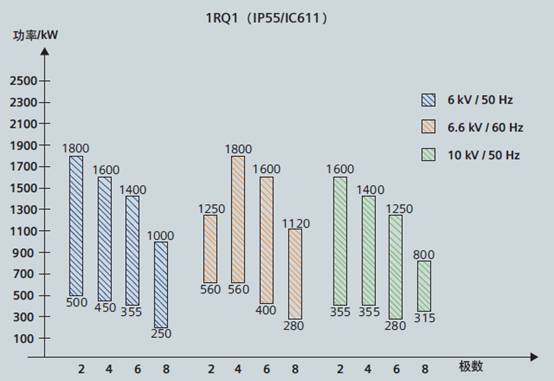

1RQ1 动机：空空冷却 TEAAC

通过管道中流动的冷却空气来驱散机器散发的热量。轴装风机则用于确保冷却空气的循环。

1RN1 动机：空水冷却 TEWAC

通过管道中流动的冷却水来驱散机器发出的热量。轴装风机则用

于确保冷却空气的循环，适于有限空间和低噪音应用。

高可靠性，长使用寿命

A-compact PLUS 系列电动机秉持了西门子电动机的一贯传统：高质量和高可靠性，以达到长使用寿命

的目的，在各种不同场合的广泛使用，得到用户的信赖与推崇。

电机机座和端盖均由铸铁制造，并采用先进的空气动力学设计的通风系统，以优化冷却气流。机座整

体长度上的箱式底脚支座，赋予机座非常高的强度和刚性。

A-compact PLUS 系列电机装备有先进的压铸工艺铸造的铸铝转子，具有坚固、可靠、无缺陷等特点。

高实用性的技术优势

世界一流的绝缘系统

A-compact PLUS 系列电机使用经多年验证的MICALASTIC? 绝缘系统。与绝缘设计完美结合的 VPI（真空压力浸渍）技术，是 MICALASTIC? 绝缘系统的一个重要组成部分，具有以下优点：

• 完美的绝缘性能

• 优越的防电晕性能

• 超强的机械、电气和耐热能力确保了极长的绕组寿命，适应湿热型环境的能力

• 优异的抗化学腐蚀及抗粉尘能力

多种灵活的选项

A-compact PLUS 系列电机提供多种检测设备供您选择，可以满足您不同的需求。

可靠的轴承

A-compact PLUS 系列电机装备国际著名品牌的滚动轴承作为标准配置。良好的轴承密封使电机可以适应恶

劣的外部环境，极低的维护需要也降低了运行成本。

基本选型

• 选用 A-compact PLUS 三相异步电动机应考虑的因素：

• 使用环境：环境温度，湿度，海拔高度等

• 被驱动设备的机械特性及转动惯量

• 启动方式，启动频次及启动电压降

• 工作制及其它特殊要求

• 温升考核

• 电机旋转方向

• 电机与被拖动负载的机械连接方式及要求

• 接线盒位置
